風機盤管/水溫空調

FP-KMQ吸頂式系列

商品名稱 FP-KMQ吸頂式系列

(設備描述及圖片僅供參考，請以實物為準)

商品編號

市場價格￥0 元/個

本站價格￥0 元/個

貨存數量 0 個

卡式明裝 FP-KM 特點 : 1. 風量 350-2000 m3/h 。 2. 外形美觀，結構緊湊，厚度為 320-380mm 3. 色彩高雅，美化室內裝璜。 4. 前裝飾面板可整塊拆裝，便于機組定期的檢修保養。 5. 特殊設計的空氣過濾器安裝方式，無需工具即能拆裝過濾器， 6. 清洗...

卡式明裝FP-KM特點:
1.風量350-2000 m3/h。
2.外形美觀，結構緊湊，厚度為320-380mm
3.色彩高雅，美化室內裝璜。
4.前裝飾面板可整塊拆裝，便于機組定期的檢修保養。
5.特殊設計的空氣過濾器安裝方式，無需工具即能拆裝過濾器，
6.清洗保養極為方便。
7. 冷媒水可從底部或后部進出。
8. 冷凝水盤可根據要求采用不銹鋼材料
9. 用戶選擇本產品時，請用戶根據設計要求結合技術參數選擇型號

FP-XD吸頂式風機盤管參數表

商品介紹

型號性能			FP- 34	FP- 51	FP- 68	FP- 85	FP- 102	FP- 136	FP- 170	FP- 204	FP- 238
額定風量m³/h		高	340	510	680	850	1020	1360	1700	2040	2380
		中	260	390	510	640	770	1020	1280	1530	1790
		低	170	260	340	430	510	680	850	1020	1190
額定冷量KW Kcal/h		H	1.98	2.8	3.87	4.58	5.42	7.38	9.08	11.1	12.9
額定冷量KW Kcal/h		H	1702	2408	3328	3938	4661	6346	7808	9546	11094
額定熱量KW Kcal/h		H	3.39	4.5	6.35	7.45	9.22	12.4	16.3	19.5	20.2
額定熱量KW Kcal/h		H	2915	3870	5460	6407	7930	10665	14020	16770	17370
輸入功率 W	12Pa	H	37	52	62	76	96	134	152	189	228
	30Pa	H	44	59	72	87	108	156	174	212	253
	50Pa	H	49	66	84	100	118	174	210	250	300
噪聲 dB（A）	12Pa	高	37	39	41	43	45	46	48	50	52
	30Pa	中	40	42	44	46	47	48	50	52	54
	50Pa	低	42	44	46	47	49	50	52	54	56
水量 Kg/h			350	510	680	800	980	1280	1600	1920	2230
水阻 KPa			30	30	30	30	40	40	40	40	50
風機數量			1	2				3	4
重量Kg	WA		17	18	19	22	26	39	43	49	52
重量Kg	帶回風箱		20	22	23	27	30	44	48	54	58
進出水接管			3/4^‘'內螺紋
凝結水管			3/4^‘'外螺紋
電源			220V/50Hz
備注			1、供冷量工況參數：進口空氣干球溫度27℃，濕球溫度19.5℃，進水溫度7℃，水溫差5℃。 2、供熱量工況參數：進口空氣干球溫度21℃，進水溫度60℃，熱水流量同供冷工況。 3、機組經2.0MPa耐壓試驗，允許最大工作壓力1.6MPa。 4、另有四管制（一加二、而加二、三加一）機組。

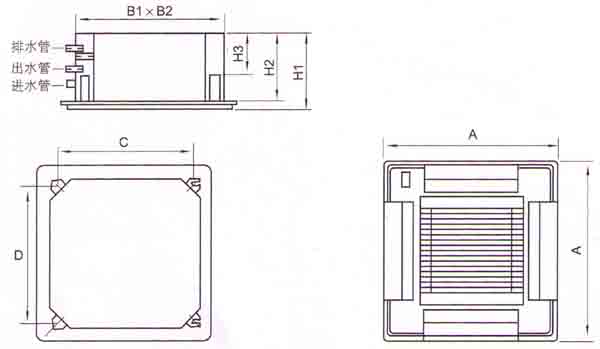

FP-XD吸頂式風機盤管(FP-KM卡式明裝風機盤管)尺寸圖

卡式明裝風機盤管外形尺寸表

型號尺寸	FP-34XD	FP-51XD	FP-68XD	FP-85XD	FP-102XD	FP-136XD	FP-170XD	FP-204XD	FP-238XD
A	650	650	650	800	800	800	950	950	950
B1×B2	580×570	580×570	580×570	710×710	710×710	710×710	832×832	832×832	832×832
C	612	612	612	687	687	687	698	698	698
D	650	650	650	800	800	800	950	950	950
H1	320	320	320	385	385	385	375	375	375
H2	275	275	275	310	310	310	315	315	315
H3	90	90	90	165	165	165	170	170	170
