風機盤管/水溫空調

FP-WM臥式明裝系列

商品名稱 FP-WM臥式明裝系列

(設備描述及圖片僅供參考，請以實物為準)

商品編號

市場價格￥0 元/個

本站價格￥0 元/個

貨存數量 0 個

產品名稱：臥式明裝 FP-WM 臥式明裝 FP-WM 特點 : 1. 風量 350-2000 m3/h 。 2. 超薄型設計，厚度僅為 260mm 。 3. 有后、下回風方式可供選擇。 4. 靜音設計，噪音低。 5. 特殊設計的空氣過濾器安裝方式，無需工具即能拆裝過濾器，清洗保養極為方便 ....

商品介紹

產品名稱：臥式明裝FP-WM

臥式明裝FP-WM特點:
1.風量350-2000 m3/h。
2.超薄型設計，厚度僅為260mm。
3.有后、下回風方式可供選擇。
4.靜音設計，噪音低。
5.特殊設計的空氣過濾器安裝方式，無需工具即能拆裝過濾器，清洗保養極為方便.
6.冷凝水盤可根據要求采用不銹鋼材料。
7.用戶選擇本產品時，請用戶根據設計要求結合技術參數選擇型號

FP系列盤管技術參數

型號 性能			FP- 34	FP- 51	FP- 68	FP- 85	FP- 102	FP- 136	FP- 170	FP- 204	FP- 238
額定風量m³/h		高	340	510	680	850	1020	1360	1700	2040	2380
		中	260	390	510	640	770	1020	1280	1530	1790
		低	170	260	340	430	510	680	850	1020	1190
額定冷量KW Kcal/h		H	1.98	2.8	3.87	4.58	5.42	7.38	9.08	11.1	12.9
額定冷量KW Kcal/h		H	1702	2408	3328	3938	4661	6346	7808	9546	11094
額定熱量KW Kcal/h		H	3.39	4.5	6.35	7.45	9.22	12.4	16.3	19.5	20.2
額定熱量KW Kcal/h		H	2915	3870	5460	6407	7930	10665	14020	16770	17370
輸入功率 W	12Pa	H	37	52	62	76	96	134	152	189	228
	30Pa	H	44	59	72	87	108	156	174	212	253
	50Pa	H	49	66	84	100	118	174	210	250	300
噪聲 dB（A）	12Pa	高	37	39	41	43	45	46	48	50	52
	30Pa	中	40	42	44	46	47	48	50	52	54
	50Pa	低	42	44	46	47	49	50	52	54	56
水量 Kg/h			350	510	680	800	980	1280	1600	1920	2230
水阻 KPa			30	30	30	30	40	40	40	40	50
風機數量			1	2				3	4
重量Kg	WA		17	18	19	22	26	39	43	49	52
重量Kg	帶回風箱		20	22	23	27	30	44	48	54	58
進出水接管			3/4^‘'內螺紋
凝結水管			3/4^‘'外螺紋
電源			220V/50Hz
備注			1、供冷量工況參數：進口空氣干球溫度27℃，濕球溫度19.5℃，進水溫度7℃，水溫差5℃。 2、供熱量工況參數：進口空氣干球溫度21℃，進水溫度60℃，熱水流量同供冷工況。 3、機組經2.0MPa耐壓試驗，允許最大工作壓力1.6MPa。 4、另有四管制（一加二、而加二、三加一）機組。

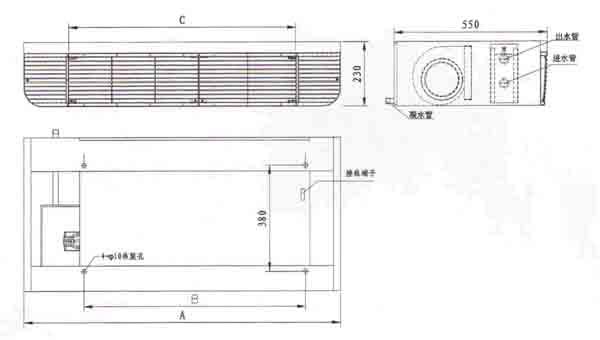

臥式明裝風機盤管外形尺寸表

型號 尺寸	FP-34WM	FP-51WM	FP-68WM	FP-85WM	FP-102WM	FP-136WM	FP-170WM	FP-204WM	FP-238WM
A	770	920	990	1140	1220	1430	1650	1870	2020
B	470	620	690	840	920	1130	1350	1570	1720
C	440	590	660	810	890	1110	1320	1540	1690
